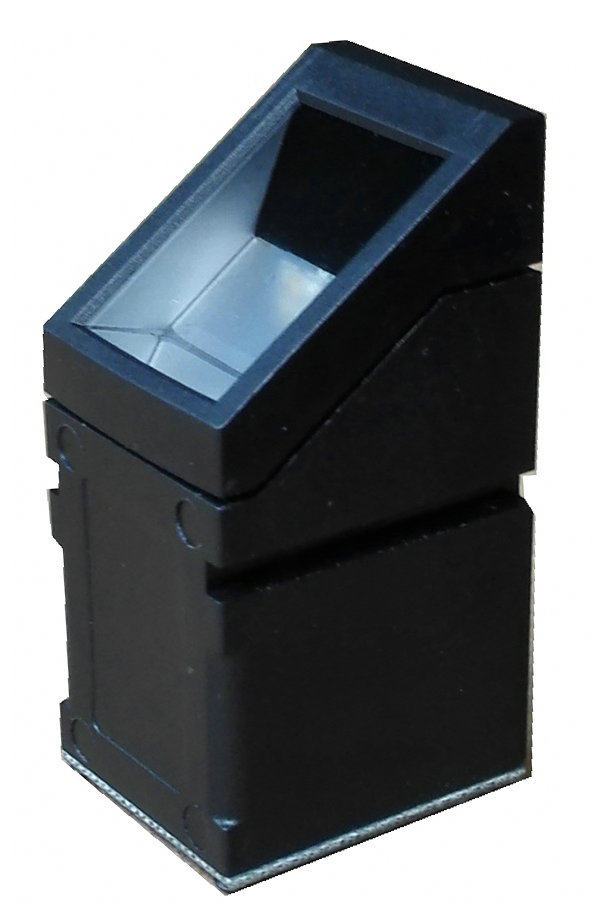

R307一体式低功耗带手指感应输出光学指纹模块

  • R307一体式低功耗带手指感应输出光学指纹模块
  • R307一体式低功耗带手指感应输出光学指纹模块
  • R307一体式低功耗带手指感应输出光学指纹模块
  • R307一体式低功耗带手指感应输出光学指纹模块
  • R307一体式低功耗带手指感应输出光学指纹模块
型号︰R307
品牌︰GROW
原产地︰中国
单价︰CNY ¥ 69 / 件
最少订量︰1 件

 共有 19 相关信息
上一个1415161718下一个

产品描述

R307光学指纹模块集成了指纹算法芯片,具有指纹录入、图像处理、特征提取、模板生成、模板存储、指纹比对(1:1)或指纹搜索(1:N)等功能;工作电流低。具有手指感应输出,感应待机电流小于5uA。







技术参数:

供电电压:DC 4.2--6.0V

供电电流:

   工作电流:50mA(典型值)

   峰值电流:75mA

指纹图像录入时间:<0.1秒

采集窗口面积:14*18 mm

匹配方式:

   比对方式(1:1)

   搜索方式(1:N)

模板文件:512字节

存储容量:1000枚

安全等级:五级(从低到高:1、2、3、4、5)

认假率(FAR):<0.0001%

拒真率(FRR):<1.0%

搜索时间:<0.2秒(1:1000时,均值)

上位机接口:RS232(TTL逻辑电平)、USB

通讯波特率:(9600╳N)bps其中N=1~12(默认值N=6,即57600bps)

工作环境:

   温 度:-20℃-+45℃

   相对湿度:10%RH-85%RH (无凝露)

储存环境:

   温 度:-40℃-+55℃

   相对湿度:<85%H(无凝露)



 适用于指纹锁,指纹保险柜,指纹门禁等场合

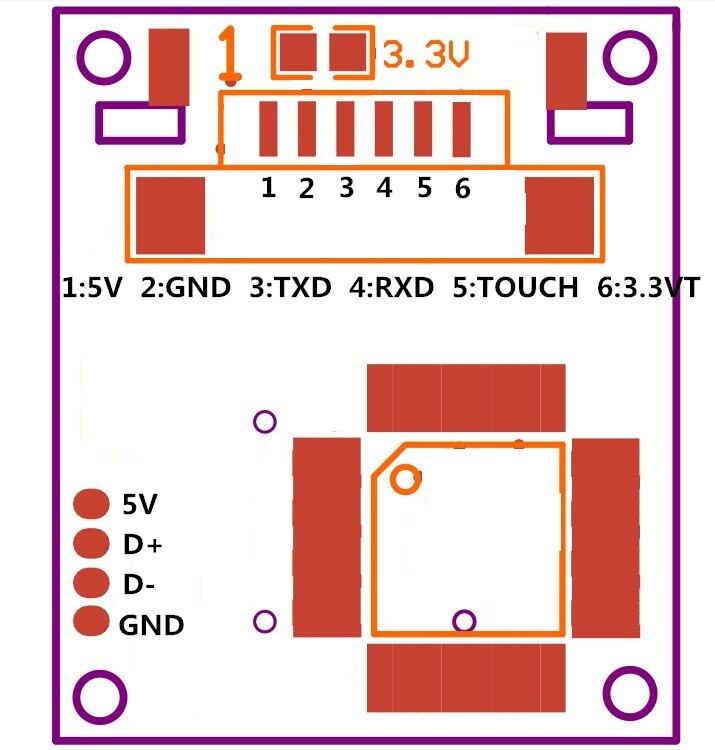

电路板示意图:(3.3V处短接,可用3.3V电源)





安装支架:

R305支架-20


R307指纹模块的简要说明:

1.指纹容量:

       R307指纹模块存储容量标称是1000枚。

2.接口的说明:

       R307指纹模块上有RS232与外界通信; RS232接口是TTL电平,默认波特率为57600,可以进行更改,请参考通信协议;可以与单片机,例如ARM,DSP等带串口的设备进行连接,3.3V 5V的单片机可以直接连接。连接电脑需要进行电平转换,请注意电平转换,例如MAX232电路。

3.关于模块的检测

      指纹模块上电后,指纹采集窗口会闪一下,表示自检正常,如果不闪,请仔细检查电源,是否接反,接错等。正常工作时芯片有一些热,,这是正常现象,已经经过严格的测试,可放心使用。

付款方式︰支付宝 网上银行 信用卡
库存单位(SKU)︰10000
