R308指纹模块指纹锁指纹保险柜指纹门禁

  • R308指纹模块指纹锁指纹保险柜指纹门禁
  • R308指纹模块指纹锁指纹保险柜指纹门禁
  • R308指纹模块指纹锁指纹保险柜指纹门禁
  • R308指纹模块指纹锁指纹保险柜指纹门禁
  • R308指纹模块指纹锁指纹保险柜指纹门禁
型号︰R308
品牌︰GROW
原产地︰中国
单价︰CNY ¥ 78 / 件
最少订量︰1 件

 共有 19 相关信息
上一个1314151617下一个

产品描述

R308独立式指纹识别模块是以高速专用DSP处理器为核心,配合不同类型的指纹传感器,在无需上位机参与管理的情况下,具有指纹录入、图像处理、指纹比对、搜索和模板储存等功能的智能型模块。

指纹处理包含两个过程:指纹登录过程和指纹匹配过程[其中指纹匹配分为指纹比对(1:1)和指纹搜索(1:N)两种方式]。

指纹登录时,对每一枚指纹录入2~4次,将多次录入的图像进行处理,合成模板存储于模块中。指纹匹配时,通过指纹头传感器,录入要验证指纹图像并进行处理,然后与模块中的指纹模板进行匹配比较(若与模块中指定的一个模板进行匹配,称为指纹比对方式,即1:1方式;若与多个模板进行匹配,称为指纹搜索方式,即1:N方式),模块给出匹配结果(通过或失败)。

为方便用户使用,在模块内部内置了手指探测电路,并提供硬件接口供用户使用



技术参数:

供电电压:DC 4.2--6.0V

供电电流:

   工作电流:40mA(典型值)

   峰值电流:150mA

指纹图像录入时间:<0.3秒

匹配方式:

   比对方式(1:1)

   搜索方式(1:N)

特征文件:256字节

模板文件:512字节

存储容量:500枚/980枚(定制)

安全等级:3级

认假率(FAR):<0.0001%

拒真率(FRR):<1.0%

搜索时间:<1.0秒(1:1000时,均值)

上位机接口:UART(3.3V TTL逻辑电平)

通讯波特率:57600bps

工作环境:

   温 度:-20℃-+45℃

   相对湿度:10%RH-85%RH (无凝露)

储存环境:

   温 度:-40℃-+55℃

   相对湿度:<85%H(无凝露)



适用于指纹锁,指纹保险柜,指纹门禁等场合



undefined

undefined



R308指纹模块尺寸图:

undefined

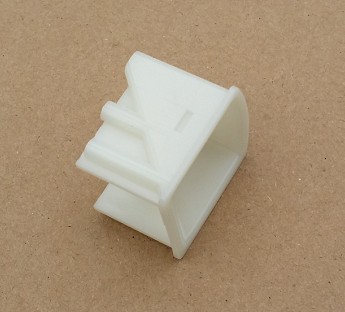

R308指纹模块安装支架:

undefined


undefined

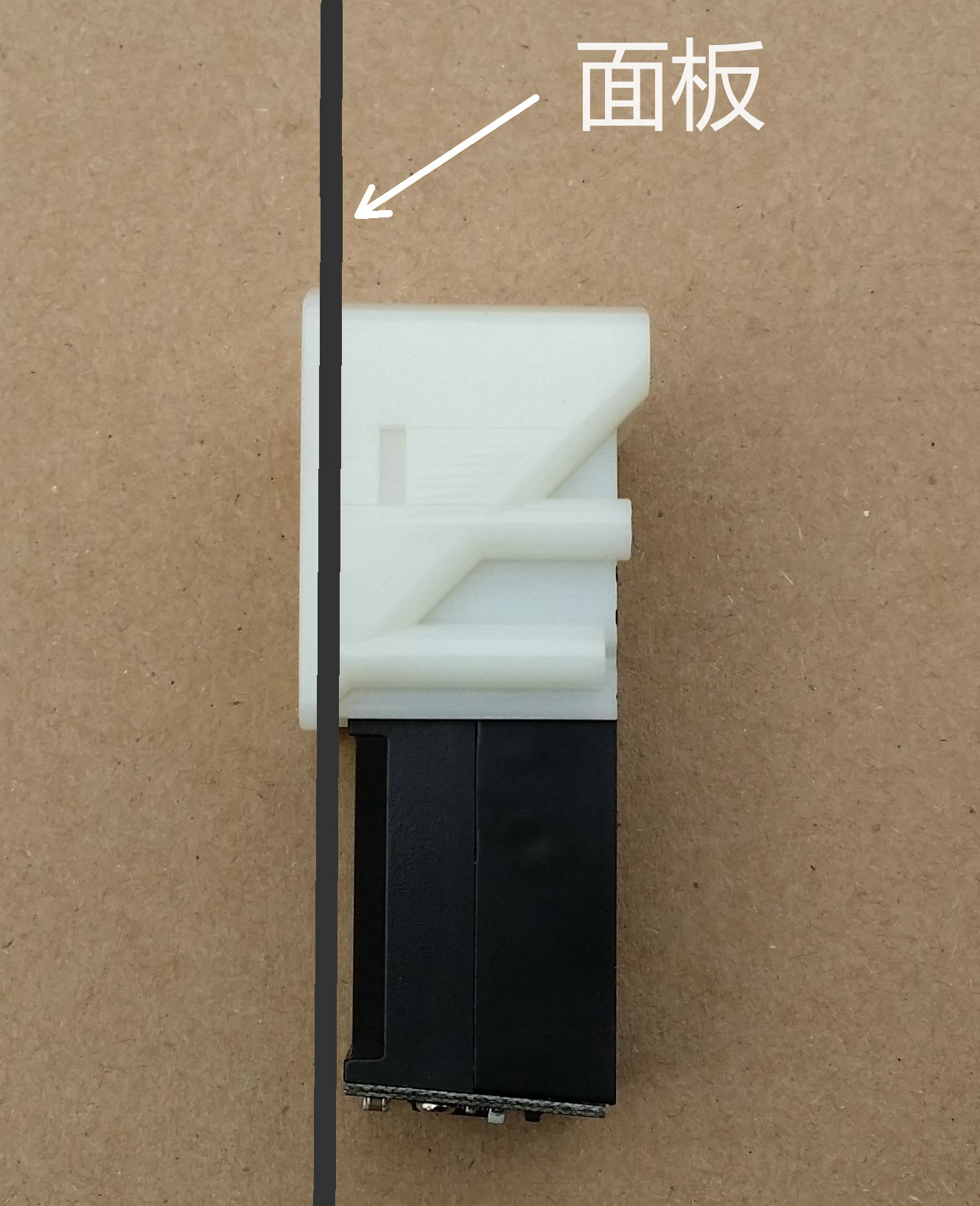

安装效果图
undefined



安装示意图:

undefined

付款方式︰支付宝 网上银行 信用卡
库存单位(SKU)︰10000
