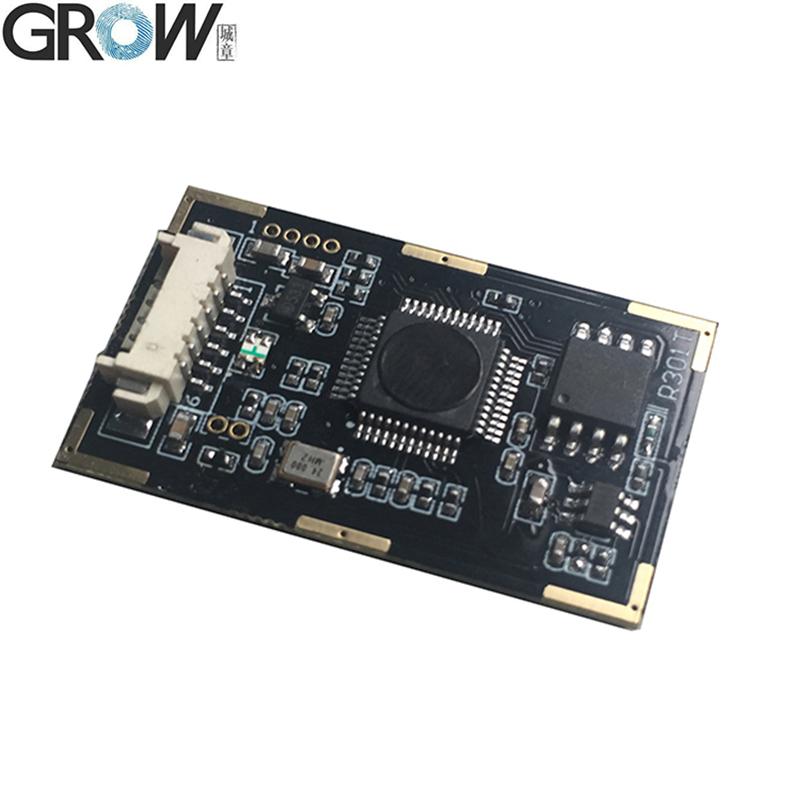

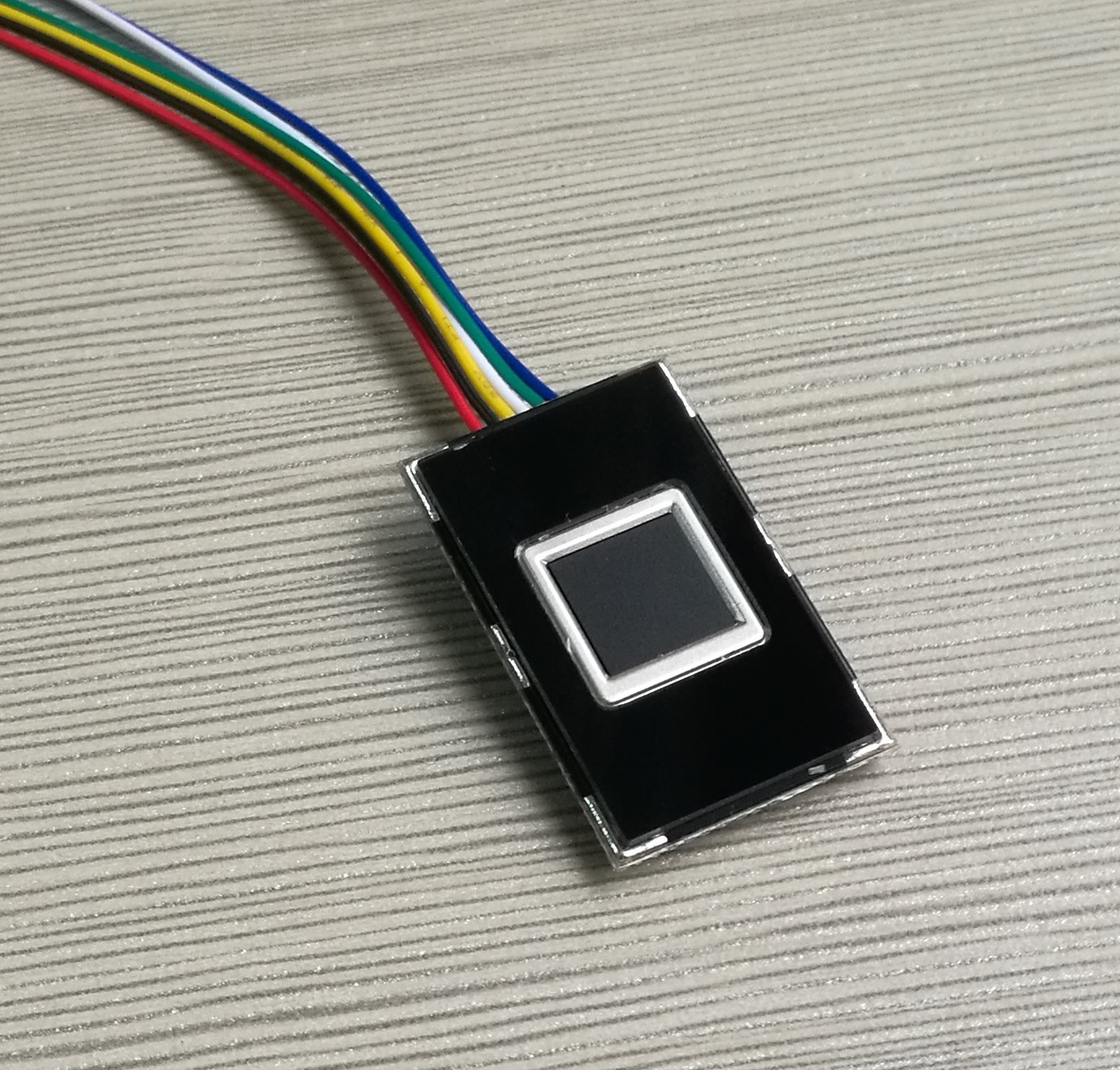

R301T指纹模块

R301T指纹模块采用进口电容小面状采集芯片,集成了指纹算法芯片,是小型的一体式指纹模块;具有指纹录入、图像处理、特征提取、模板生成、模板存储、指纹比对,手指感应输出信号

在电池供电场合,触摸感应电源是DC3.3V-5V,电流是5uA左右, 必须是常供电,当有手指时感应输出一个低电平,唤醒单片机给指纹模块上电,从而达到省电的目的。



指纹模块指示灯说明:

当发采集指纹指令给模块时,蓝灯亮一下,连续发采集指令,蓝灯类似长亮

指纹录入成功或比对通过,蓝灯闪烁一下

指纹录入或比对失败,红灯闪烁一下。

技术参数:

供电电压:DC 4.2--6.0V

供电电流:

   工作电流:40mA

   峰值电流:60mA

指纹图像录入时间:<0.1秒

窗口面积:10*10 mm

匹配方式:

   比对方式(1:1)

   搜索方式(1:N)

模板文件:496字节

存储容量:1700枚

安全等级:五级(从低到高:1、2、3、4、5)

认假率(FAR):<0.0001%

拒真率(FRR):<1.0%

搜索时间:<0.2秒(1:1000时,均值)

上位机接口:RS232(TTL逻辑电平)、USB

通讯波特率:(9600╳N)bps其中N=1~12(默认值N=6,即57600bps)

工作环境:

   温 度:-20℃-+45℃

   相对湿度:10%RH-85%RH (无凝露)

储存环境:

   温 度:-40℃-+55℃

   相对湿度:<85%H(无凝露)



适用于指纹锁,指纹保险柜,指纹门禁等场合

R301T-6

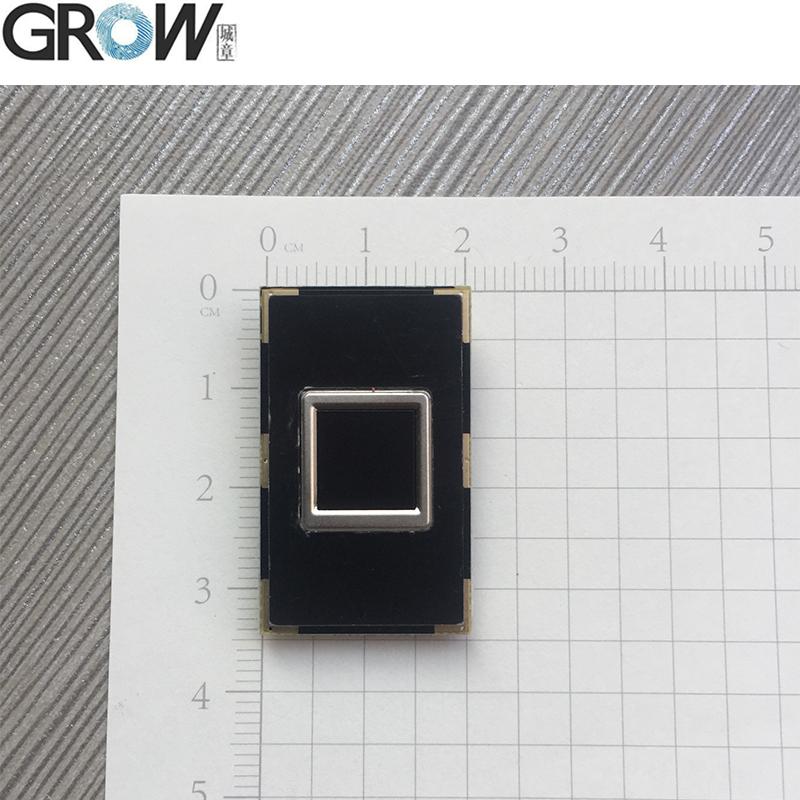

采集芯片尺寸,外形尺寸是33.4*20.4mm



R301T指纹模块电路示意图:

undefined

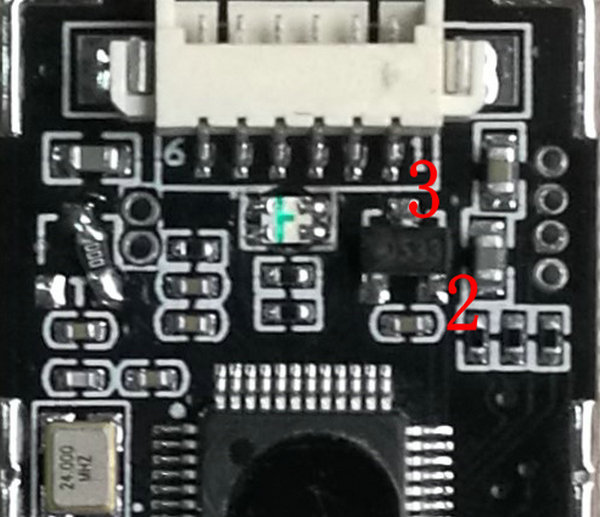

如果采用DC3.3V供电,下图电源芯片2--3脚短路就可以,但需小心哦,电源接错的话,瞬间烧毁模块

undefined


指纹模块配套安装支架

 FPC支架3
